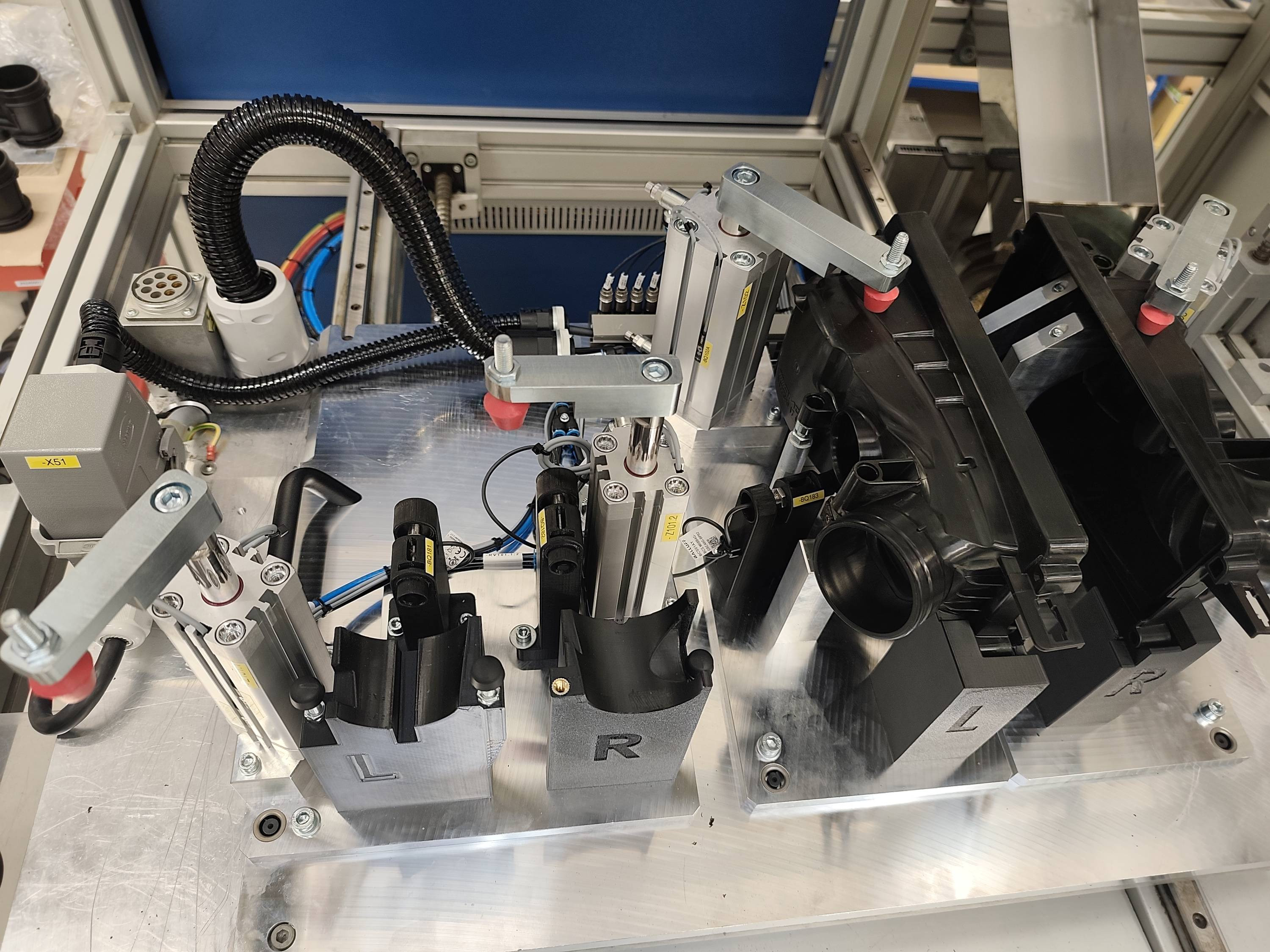

Jednoúčelový montážní přípravek pro vzduchové filtry

Kompletně jsme zrealizovali od návrhu, konstrukce, výroby a implementace jednoúčelového montážního přípravku do linky včetně naprogramování a oživení. Zařízení využívá systém výměnných paletek a je navrženo pro přesnou montáž a kompletaci vzduchových filtrů v levém i pravém provedení.

Přípravek byl kompletně vyvinut na klíč s důrazem na stoprocentní procesní kontrolu (Poka-Yoke) a spolehlivost v nepřetržitém průmyslovém provozu.

Montované komponenty

Přípravek zajišťuje přesné založení a fixaci pro montáž těchto dílů:

• Těleso filtru a filtrační element
• Zarážky a víko filtru
• Šrouby, hadice a hadicové spony

Technické parametry a kapacita

• Roční produkce: 2× 70 000 ks (levá + pravá verze)
• Maximální výrobní takt (doba cyklu): 40 sekund
• Obsluha: 2 pracovníci
• Směnnost: 3směnný provoz

Klíčové vlastnosti a integrované funkce

• Inteligentní kontrola kvality a postupu Přípravek je vybaven senzorikou pro test přítomnosti a správného založení všech komponentů. Zařízení hlídá správný postup montáže a nepustí vadný kus dál.
• Značení a sledovatelnost: Součástí přípravku je modul pro automatické lepení identifikačních štítků a jejich následné strojové čtení.
• Průmyslová čistota: Konstrukce přípravku zahrnuje krytí, které chrání vnitřní prostor a montované díly před okolním prachem, a je navržena pro snadné čištění.
• Antistatická ochrana (ESD): Zařízení plně vyhovuje přísným požadavkům na ESD bezpečné pracoviště.

Výsledek

Zákazníkovi jsme dodali jednoúčelový přípravek, který garantuje stabilní výrobní takt, eliminuje chyby obsluhy a umožňuje rychlou flexibilní změnu výroby mezi levou a pravou variantou filtru.
